羅茨風機的基本組成結構和工作原理

文章出處：羅茨風機廠家發布時間：2022-03-01 點擊數：

羅茨風機由：機殼、墻板、葉輪、油箱、消聲器五大部分組成。

機殼：主要起到支撐（墻板、葉輪、消聲器）和固定的作用。

墻板：主要用來連接機殼與葉輪，并支撐葉輪的旋轉，以及起到端面密封的效果。

葉輪：是羅茨風機的旋轉部分，分兩葉和三葉，但由于三葉的比兩葉的出氣脈動更小、噪聲更小、運轉更平穩等很多優點，已逐漸代替兩葉羅茨風機。

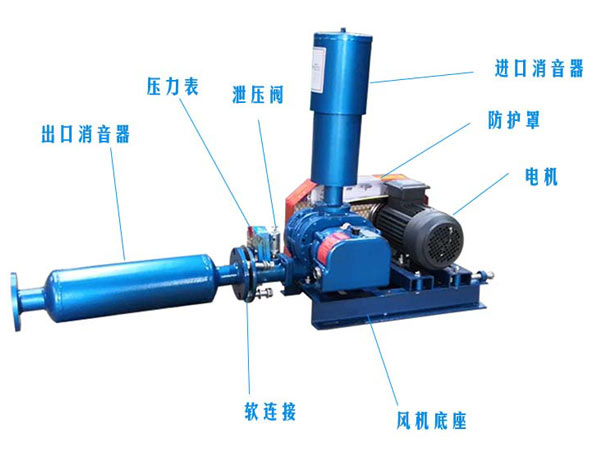

羅茨風機的基本組成結構和工作原理

油箱：主要用于存放用來潤滑齒輪及軸承的潤滑油。

消聲器：用來減小羅茨風機的進、出時由于氣流脈動產生的噪音。

羅茨風機是容積式風機的一種，有兩個三葉葉輪在由機殼和墻板密封的空間中相對轉動，由于每個葉輪都是采用漸開線，或是外擺線的包絡線，每個葉輪的三個葉片是完全相同的，同時兩個葉輪也是完全相同的，這樣就大大降低了加工難度。葉輪在加工時采用數控設備，保證了兩個葉輪在中心距不變情況下，不管兩個葉輪旋轉到什么位置，都能保持一定的極小間隙，從而保證氣體的泄露在允許范圍內。

兩個葉輪相向轉動，由于葉輪與葉輪、葉輪與機殼、葉輪與墻板之間的間隙極小，從而使進氣口形成了真空狀態，空氣在大氣壓的作用下進入進氣腔，然后，每個葉輪的其中兩個葉片與墻板、機殼構成了一個密封腔，進氣腔的空氣在葉輪轉動的過程中，被兩個葉片所形成密封腔不斷地帶到排氣腔，又因?yàn)榕艢馇粌?nèi)的葉輪是相互嚙合的，從而把兩個葉片之間的空氣擠壓出來，這樣連續不停的運轉，空氣就源源不斷地從進氣口輸送到出氣口，這就是羅茨風機的整個工作過程。
